| Intensidad de Corriente | 20 mA |
| Color | Amarillo |
| Longitud de Onda (±5nm) | 595 nm |
| Apertura del Haz | 60 ° |
| Intensidad Lumínica por Chip (mcd) | 2500 mcd |
| Dimerizable? | Si |
| Temperatura de Trabajo | -25 ~ 80 °C |
| Temperatura de Almacenaje | -5 ~ 45 °C |
| Largo | 5.1 mm |

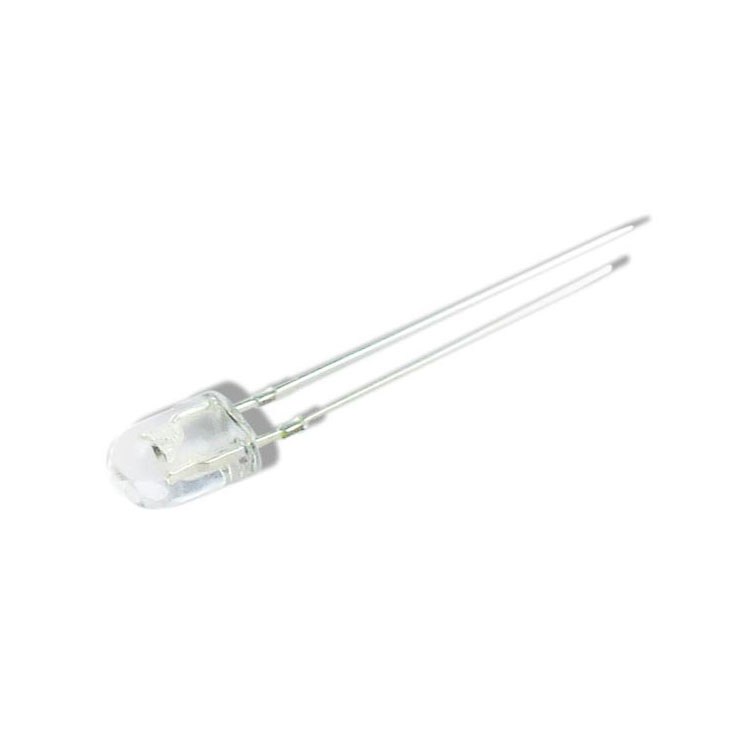

Los LEDs Ovales presentan un aspecto similar al formato de LEDs tradicionales de 5mm pero con una particularidad: tal como su nombre lo indica, su cabeza tiene forma ovalada. Esta característica permite que el LED abra la apertura de su ángulo en 30º y 60º, lo que posibilita obtener diferentes amplitudes creando efectos lumínicos amplios y reducidos.
Estos LEDs se presentan encapsulados en una cúpula de resina de color transparente. Por debajo de dicha cúpula se extienden dos patas: la más larga es de polaridad positiva y se denomina ánodo, la más corta es de polaridad negativa y se denomina cátodo. Mediante estas patas se indicará la forma en la que el LED debe ser conectado al circuito.
Colores disponibles: amarillo, azul, blanco cálido, blanco frío, rojo y verde.
Descripción del uso:
Los LEDs pueden ser utilizados de tres maneras distintas:
Individual: alimentación del LED directa desde la fuente de alimentación, ya sea por medio de una fuente regulada o bien con el uso de resistencias o reguladores. Se deberá suministrar al LED la tensión deseada dentro de los valores de trabajo.
Configuración paralela: alimentación de un grupo de LEDs conectando todos los ánodos juntos y todos los cátodos juntos, utilizando la tensión requerida regulada por una sola resistencia en serie.
Configuración en serie: alimentación de un grupo de LEDs conectados secuencialmente. La cantidad de LEDs a utilizar por serie estará limitada por la tensión entregada por la fuente de alimentación. En la mayoría de los casos se requiere de una resistencia para compensar las diferencias de tensión de alimentación por serie de LEDs, pudiendo realizar distintas series en paralelo con una misma fuente de alimentación.
Polarización: el polo positivo de la fuente de alimentación debe estar conectado al ánodo (o al inicio de la serie), mientras que el polo negativo debe estar conectado al cátodo (o al cierre de la serie).
Aplicaciones:
Se utilizan generalmente para diferentes tipos de cartelería: carteles pasantes, tableros de puntajes y relojes, entre otros.
Datos técnicos (b-ww-w-g):
Alimentación recomendada: 3,1V @ 20mA
Tensión min. de alimentación: 2,8V
Tensión máx. de alimentación: 3,6V
Angulo de apertura de haz: X = 30º Y = 60º
Datos técnicos (y-r):
Alimentación recomendada: 2,1V @ 20mA
Tensión min. de alimentación: 1,8V
Tensión máx. de alimentación: 2,4V
Angulo de apertura de haz: X = 30º Y = 60º
Sugerencia: si necesitas adaptar el LED a un espacio reducido, podes cortar las patas del mismo con una tijera común sin que esto perjudique las condiciones de la instalación.
